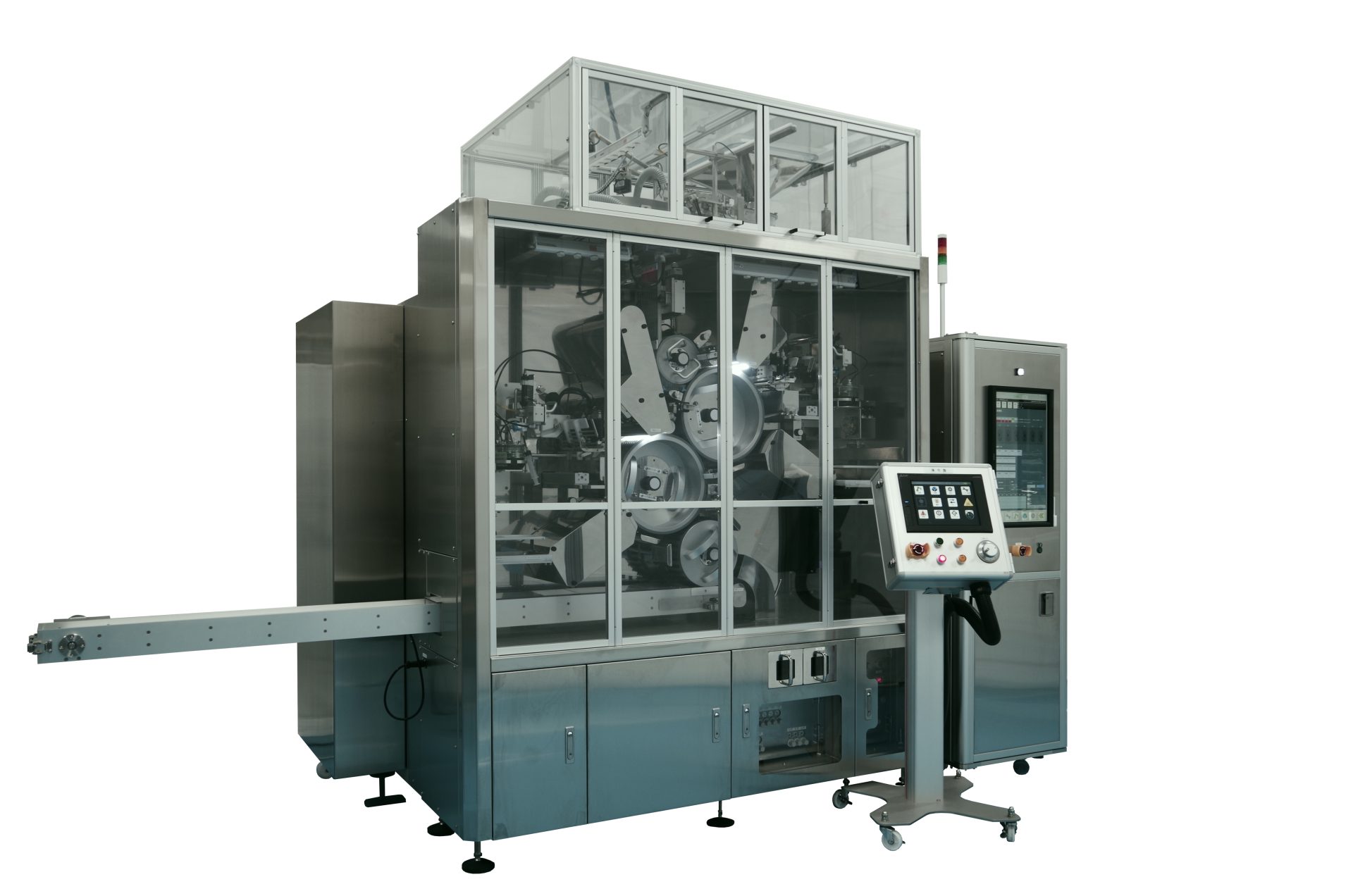

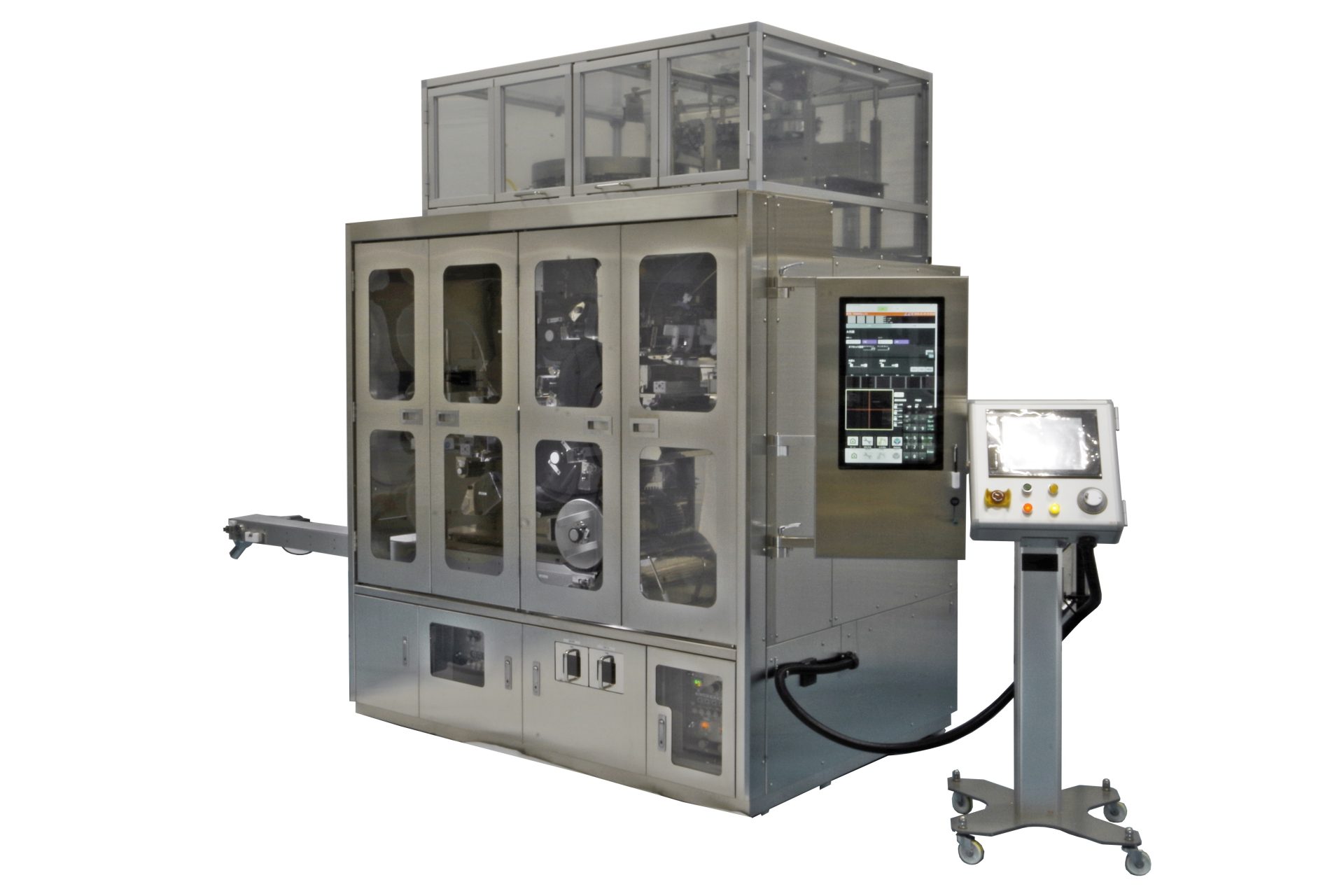

インクジェット式錠剤印刷検査機
IIM(ツーアイム)

開発:株式会社松岡機械工作所
販売:株式会社ミューチュアル


■IIMシリーズ一覧

型番 IIM-1001 IIM-2001 IIM-4001
※1 印刷面 片面 両面 両面
※2 適用錠剤 FC錠(丸錠) 素錠・FC錠(平錠)
供給方式 エア撹拌 ボウルフィーダ
印刷検査 片面 両面
 能力 最大36万錠(常用24万錠/h)  ※3 最大30万錠/h

※1 分解能:600dpi 色:単色/濃淡可
※2 異形錠は特殊仕様対応となります(錠剤形要確認)
※3 錠剤形状によります


■特徴

●デザインフリー

・印刷デザインを自由に設定できます
(市販ソフトもしくは複合機等にて、等寸大のbmpデータをご用意ください)
・濃淡表現も可能です

●素錠・割線錠・打刻錠にも対応

・従来の転写式印刷では困難だった、素錠への印刷を実現しました
・割線錠・刻印錠にも安定した印刷が可能です

●非接触式印刷

・長時間の安定運転が可能です
・供給開始直後から安定した印刷ができます

●水性可食インク使用

・従来の粘度コントロール不要です
・健康に配慮した、標準4色のインクを用意しました
K(黒)、M(マゼンタ)、C(シアン)、Y(イエロー)

●メンテナンス時間の短縮

・デザイン決定から印刷運転までの時間を大幅短縮できます
・省部品化による、清掃作業時間の短縮にもつながります


仕様 ※仕様外のご要求でもご相談ください。

●カタログデータ

IIM.pdf へのリンク

●標準仕様 ※寸法・重量・ユーティリティはIIM-1001型の場合

印刷可能錠径 φ5~10mm(10mm以上、異形錠は特殊仕様にて対応可能)
印刷方式 インクジェット
センタリング機能 有り(錠剤位置ズレ防止)
検査方式  カメラ  2次元CCDカメラ
 シャッターカメラ
 照明   LED方式
 光源(光量微調整付)
 判断部  専用画像処理ボード・CPU
重量 1,200kg
機械寸法 幅2,260×奥行900×高さ1,902㎜
使用電力 5.5Kw 200V 3相 50/60Hz
圧縮空気 0.6MPa(6Kg/cm2) 1500NL/分
真空 0.015MPa(1,500㎜Aq) 6m3/分
付属装置 標準装備:IJヘッド自動クリーニング装置
オプション:別置真空ブロアボックス
交換部品 搬送ドラム・取出ドラム(品種切替用)
錠剤供給部品(IIM-4001のみ)
 共通  錠剤有無判別機能・自動クリーニング機能・印刷データ設定機能
錠剤小分け機能
