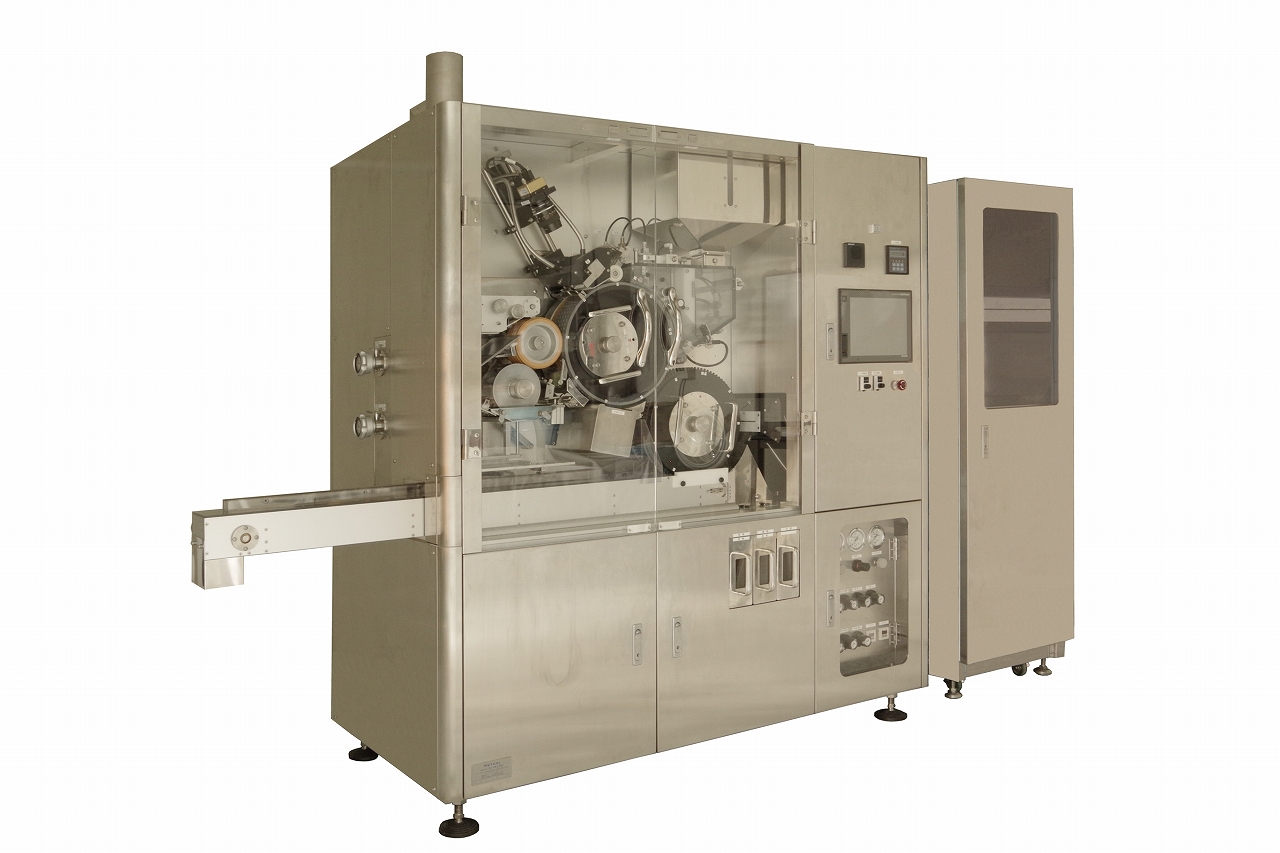

錠剤印刷検査機 PIM(ピム)

販売:株式会社ミューチュアル


■PIMシリーズ一覧

型番 PIM-9000 PIM-9001 PIM-9002 PIM-7000 PIM-7001 PIM-7002
印刷面 片面   両面
印刷
機能
印刷
検査
表裏異物
検査

■特徴

●高速生産

・5列配置で常用毎時45万錠の高速処理が可能です

(オプションにより6列対応可)

●不良錠を選定し自動排出

・1錠単位で不良錠のみを排出し、良品は排出コンベアにて次工程へ搬送します

●錠剤検査、印刷、印刷検査を一度に

・錠剤表裏面検査、錠剤印刷、印刷検査をこの1台で行い、生産効率が向上します

●検査精度の向上

・予め登録した良品画像の基準パターンと検査画像を比較し、類似度を測定し良不良判定
・ラベル判定検査を補完し検査精度が向上しました

●データ処理機能

・自己診断機能
・バリデーション対応
・生産運転結果のプリントアウト
・上位コンピュータと接続可能(オプション)
・128品目登録可能


■仕様 ※仕様外のご要求でもご相談ください。

●標準仕様

適用錠剤 FC錠・糖衣錠・異形錠
印刷可能錠径 5㎜~10㎜
印刷面 片面・両面(オプション)
印刷方式 グラビア・オフセット印刷
印刷・検査能力 450,000錠/時
検査項目 表裏面の割れ・欠け・異物・繊維・色違い・全数検査
印刷欠け・にじみ、位置ずれ・印刷もれ・各列全数検査
重量 本体:1,500kg
判断部:200kg
機械寸法 本体:幅1,720×奥行850×高さ1,950㎜
判断部:幅570×奥行750×高さ1,890㎜
電使用量 5Kw 200V 3相 50/60Hz
圧縮空気 0.6MPa(6Kg/cm²) 2000NL/min
真空 0.015MPa(1,500㎜Aq) 6m³/min
局所排気 0.003MPa(300㎜Aq) 4m³./min
付属装置 標準装備:転写ロール・クリーニング装置・インク循環安定化装置・別置検査判断及び制御装置
オプション:別置真空ブロアユニット
交換部品 供給ロール・デザインロール

■検査方式

印刷検査部 表面異物検査部
カメラ 2次元CCDカメラ・シャッターカメラ 1次元CCDカメラ
照明 ライトガイド/LED光源
判断部 専用画像処理ボード・CPU
